Unreal Engine チュートリアル

目次

• Nuitrack を UE 4.18 プロジェクトで使用 (Android のみ)
  • プロジェクトのセットアップ
  • Nuitrack の使用
  • Nuitrack サンプル プロジェクトを Unreal Engine 4.18 で作成 (Android のみ)

Nuitrack を UE 4.18 プロジェクトで使用 (Android のみ)

プロジェクトのセットアップ

1. <Nuitrack>フォルダーを {SDK Root}/UnrealEngine からプロジェクトのソース フォルダーにコピーします。
2. <Nuitrack>フォルダーを {SDK Root} からプロジェクトのソース/NuiTrack フォルダーにコピーします。

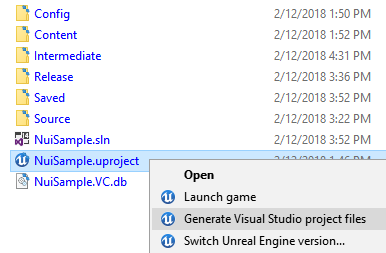

3. Visual Studio プロジェクト ファイルを生成するために、.uproject file ファイルを右クリックします。　

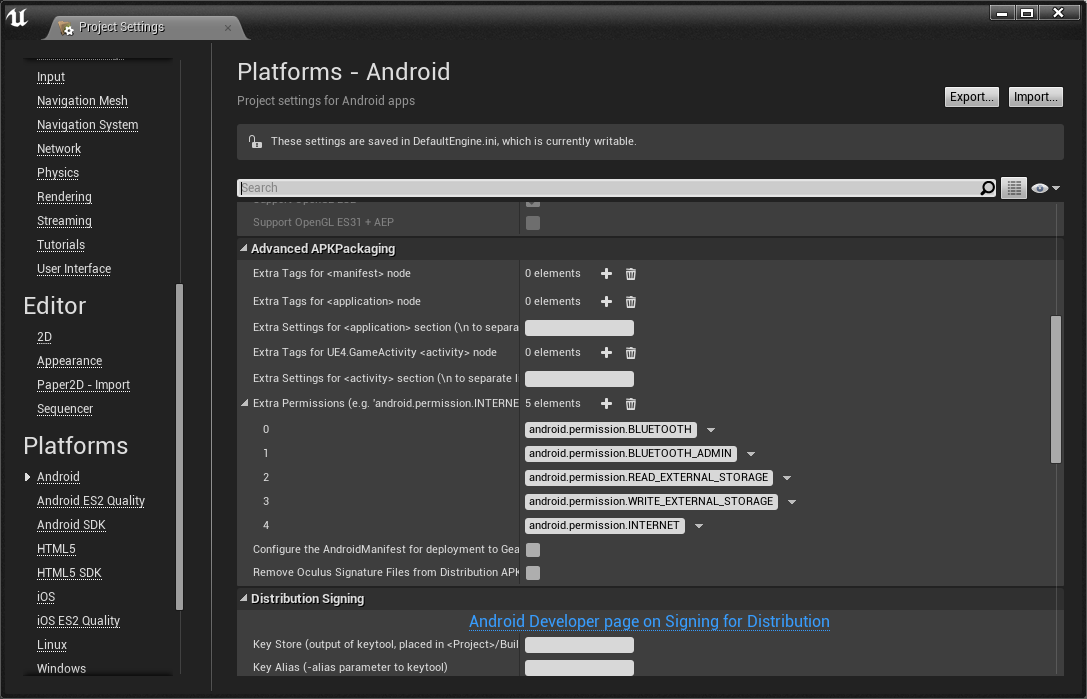

4. 特別な許可を追加するには、[編集] > [プロジェクト設定] > [プラットフォーム] > [Android] > [高度な APKPacking]で設定を行います。

   android.permission.BLUETOOTH
   android.permission.BLUETOOTH_ADMIN
   android.permission.READ_EXTERNAL_STORAGE
   android.permission.WRITE_EXTERNAL_STORAGE
   android.permission.INTERNET



5. Nuitrack ライブラリとヘッダーを Build.cs プロジェクトと依存関係にあるファイルに追加(Games/{ProjectName}/Source/{ProjectName}/{ProjectName}.Build.cs):

   PrivateDependencyModuleNames.AddRange(new string[] { "Nuitrack" });
   PrivateIncludePaths.AddRange(new string[] { ModuleDirectory + "Nuitrack/Nuitrack/include" });

Nuitrack の使用

1. Nuitrack を初期化し、スケルトン トラッキングを生成し、イベントを登録するには、以下のコードを追加します (例えば、GameMode クラスの BeginPlay() メソッドに追加):

   Nuitrack::init();
   SkeletonTracker::Ptr skeletonTracker = SkeletonTracker::create();
   skeletonTracker->connectOnUpdate(std::bind(&ANuiSampleGameModeBase::OnSkeletonUpdate,
   this, std::placeholders::_1));
   Nuitrack::run();

2. Nuitrack を終了するには、release() メソッドを呼び出します (GameMode クラスの BeginDestroy() メソッドに追加できます):

   Nuitrack::release();

3. モジュールからの新しいデータを基にイベントを立ち上げるには、update() メソッドを呼び出します (GameMode クラスの Tick(float dt) メソッドに追加できます):

   Nuitrack::update();

4. スケルトン トラッキング データは、OnSkeletonUpdate メソッド内で確認できます (SkeletonTrackerから OnUpdate イベントに登録 ):

   void ANuiSampleGameModeBase::OnSkeletonUpdate(SkeletonData::Ptr userSkeletons)
   {
       auto skeletons = userSkeletons->getSkeletons();

       ...
   }

Nuitrack サンプル プロジェクトを Unreal Engine 4.18 で作成 (Android のみ)

1. Unreal Engine 4.18 をダウンロードして実行し、 CodeWorks for Android をインストールします。

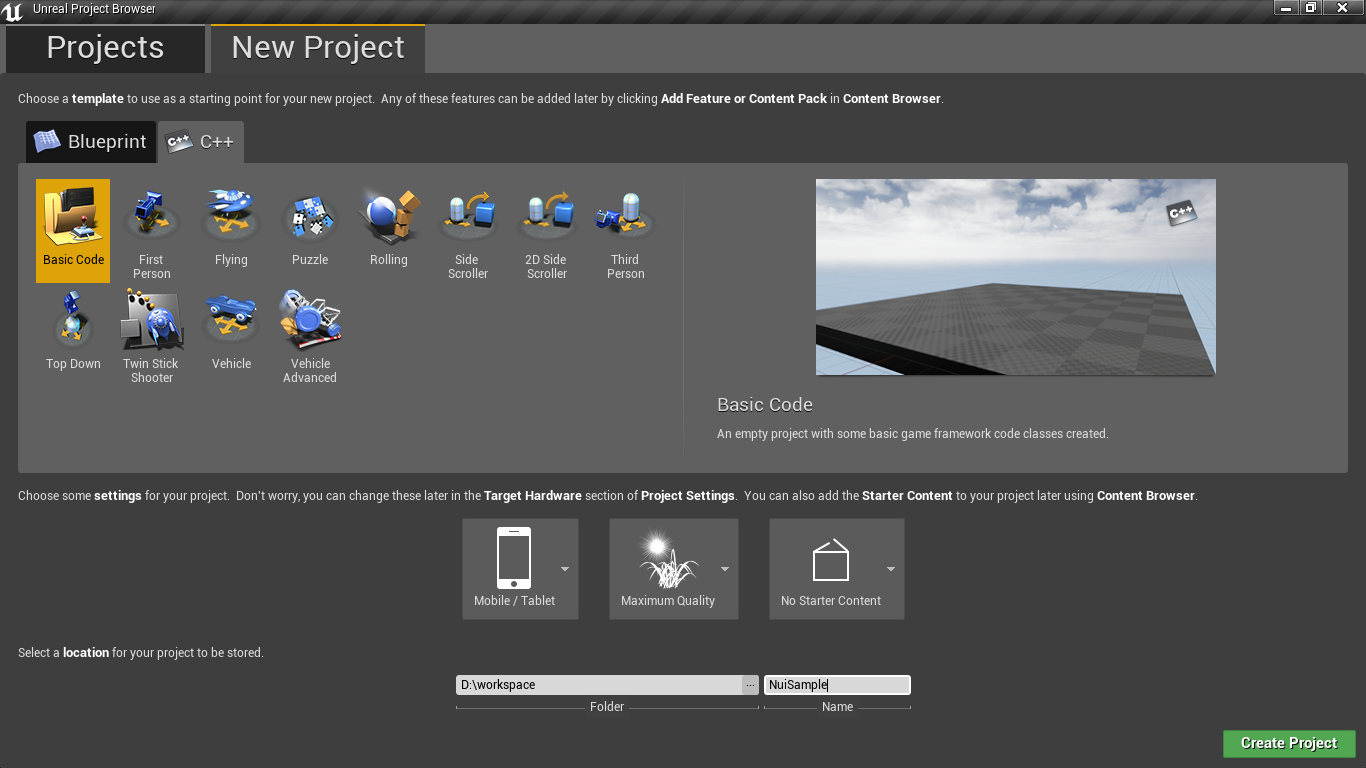

2. 新規プロジェクトを作成:C++ → 基本のコード。プロジェクトについて、以下の設定を行います。

   • ハードウェアのクラス:携帯 / タブレット
   • 画質のレベル:最大品質
   • 追加コンテンツ:スターター コンテンツなし。


3. ワールドから、Player Start 以外のすべてのラベルを削除します。



4. プレイヤーの位置、回転とスケーリングの値を設定します (以下のスクリーンショットを参照)。

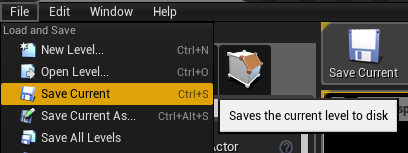

5. 現在のワールドを保存します。



6. [編集] > [プロジェクトの設定] > [マップとモード]を選択します。

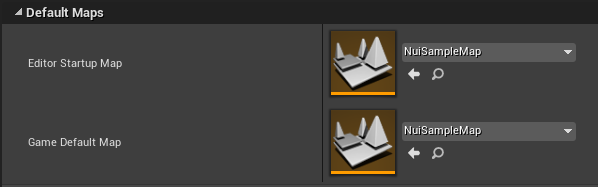

   • ワールドを[エディター スタートアップ マップ]また、[ゲーム デフォルト マップ]として設定します。

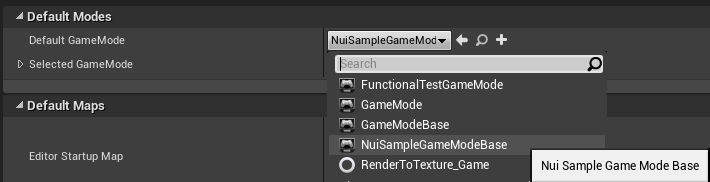

   • [デフォルト ゲームモード]を設定します。


7. [編集] > [プロズクトの設定] > [プラットフォーム] > [Android] で[今すぐ確認]をクリックし、[SDKライセンスを承認]、[Androidパッケージ名]を入力します。



8. プロジェクトをセットアップします (Nuitrack と Unreal Engine 4.18 プロジェクトの統合 (Android のみ)の項目を参照)

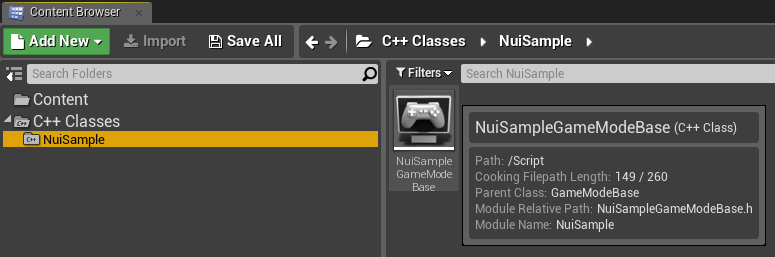

9. Visual Studio を開き、C++ コードを書き込みます。



10. Unreal ProjectsProjectName}\{ProjectName} ディレクトリ内のファイルには、以下のコンテンツが必要です。

    • NuiSample.Build.cs ファイル:

      using UnrealBuildTool;

      public class NuiSample :ModuleRules
      {
          public NuiSample(ReadOnlyTargetRules Target) : base(Target)
          {
              PCHUsage = PCHUsageMode.UseExplicitOrSharedPCHs;

              PublicDependencyModuleNames.AddRange(new string[] { "Core", "CoreUObject", "Engine", "InputCore" });

              PrivateDependencyModuleNames.AddRange(new string[] { "Nuitrack" });

              PrivateIncludePaths.AddRange(new string[] { ModuleDirectory +
              "Nuitrack/Nuitrack/include" });
          }
      }

    • NuiSample.h ファイル

      #pragma once

      #include "Engine.h"

      #include <iostream>
      #include <vector>

      using namespace std;

      #include "nuitrack/Nuitrack.h"
      #include "nuitrack/modules/SkeletonTracker.h"
      #include "nuitrack/types/Skeleton.h"
      #include "nuitrack/types/SkeletonData.h"

      using namespace tdv::nuitrack;

    • NuiSample.cpp ファイル

      #include "NuiSample.h"

      IMPLEMENT_PRIMARY_GAME_MODULE( FDefaultGameModuleImpl, NuiSample, "NuiSample" );

    • NuiSampleGameModeBase.h ファイル

      #pragma once

      #include "NuiSample.h"
      #include "GameFramework/GameModeBase.h"
      #include "NuiSampleGameModeBase.generated.h"

      UCLASS()
      class NUISAMPLE_API ANuiSampleGameModeBase : public AGameModeBase
      {
          GENERATED_BODY()

          UWorld* World;

          ANuiSampleGameModeBase();

          void Tick(float dt) override;
          void BeginPlay() override;
          void BeginDestroy() override;

          SkeletonTracker::Ptr skeletonTracker;

          void OnSkeletonUpdate(SkeletonData::Ptr userSkeletons);
          void DrawSkeleton(int skeleton_index, vector<Joint> joints);
          void DrawBone(Joint j1, Joint j2);

          static FVector RealToPosition(Vector3 real);
      };

    • NuiSampleGameModeBase.cpp ファイル

      #include "NuiSampleGameModeBase.h"

      ANuiSampleGameModeBase::ANuiSampleGameModeBase()
      {
          this->PrimaryActorTick.bCanEverTick = true;
      }

      void ANuiSampleGameModeBase::Tick(float dt)
      {
          Nuitrack::update();
      }

      void ANuiSampleGameModeBase::BeginPlay()
      {
          Super::BeginPlay();

          UE_LOG(LogTemp, Warning, TEXT("ANuiSampleGameModeBase::BeginPlay()"));

          World = GetWorld();

          if (World)
          {
              UE_LOG(LogTemp, Warning, TEXT("Nuitrack::init() CALLING..."));
              Nuitrack::init();

              UE_LOG(LogTemp, Warning, TEXT("SkeletonTracker::create() CALLING..."));
              skeletonTracker = SkeletonTracker::create();

              UE_LOG(LogTemp, Warning, TEXT(
                          "skeletonTracker->connectOnUpdate() CALLING..."));
              skeletonTracker->connectOnUpdate(
                          std::bind(&ANuiSampleGameModeBase::OnSkeletonUpdate,
                          this, std::placeholders::_1));

              UE_LOG(LogTemp, Warning, TEXT("Nuitrack::run() CALLING..."));
              Nuitrack::run();
          }
          else
          {
              UE_LOG(LogTemp, Error, TEXT("NULL WORLD"));
          }
      }

      void ANuiSampleGameModeBase::BeginDestroy()
      {
          Super::BeginDestroy();
          Nuitrack::release();
      }

      void ANuiSampleGameModeBase::OnSkeletonUpdate(SkeletonData::Ptr userSkeletons)
      {
          auto skeletons = userSkeletons->getSkeletons();

          FlushPersistentDebugLines(World);

          if (!skeletons.empty())
          {
              for (auto skeleton : skeletons)
              {
              DrawSkeleton(skeleton.id, skeleton.joints);
              }
          }
      }

      void ANuiSampleGameModeBase::DrawSkeleton(int skeleton_index, vector<Joint> joints)
      {
          if (joints.empty())
                  return;

          DrawBone(joints[JOINT_HEAD], joints[JOINT_NECK]);
          DrawBone(joints[JOINT_NECK], joints[JOINT_TORSO]);
          DrawBone(joints[JOINT_RIGHT_SHOULDER], joints[JOINT_LEFT_SHOULDER]);
          DrawBone(joints[JOINT_WAIST], joints[JOINT_LEFT_HIP]);
          DrawBone(joints[JOINT_WAIST], joints[JOINT_RIGHT_HIP]);
          DrawBone(joints[JOINT_TORSO], joints[JOINT_WAIST]);
          DrawBone(joints[JOINT_LEFT_SHOULDER], joints[JOINT_LEFT_ELBOW]);
          DrawBone(joints[JOINT_LEFT_ELBOW], joints[JOINT_LEFT_WRIST]);
          DrawBone(joints[JOINT_RIGHT_SHOULDER], joints[JOINT_RIGHT_ELBOW]);
          DrawBone(joints[JOINT_RIGHT_ELBOW], joints[JOINT_RIGHT_WRIST]);
          DrawBone(joints[JOINT_RIGHT_HIP], joints[JOINT_RIGHT_KNEE]);
          DrawBone(joints[JOINT_LEFT_HIP], joints[JOINT_LEFT_KNEE]);
          DrawBone(joints[JOINT_RIGHT_KNEE], joints[JOINT_RIGHT_ANKLE]);
          DrawBone(joints[JOINT_LEFT_KNEE], joints[JOINT_LEFT_ANKLE]);
      }

      void ANuiSampleGameModeBase::DrawBone(Joint j1, Joint j2)
      {
          DrawDebugLine(World, RealToPosition(j1.real), RealToPosition(j2.real),
              FColor::MakeRedToGreenColorFromScalar((j1.confidence + j2.confidence)*0.5),
              true, -1, 0, 4);
      }

      FVector ANuiSampleGameModeBase::RealToPosition(Vector3 real)
      {
          return FVector(-real.x, real.z, real.y)*0.1f;
      }

11. プロジェクトを組み立てるには、[ファイル] > [パッケージ プロジェクト] > [Android]を選択します。
